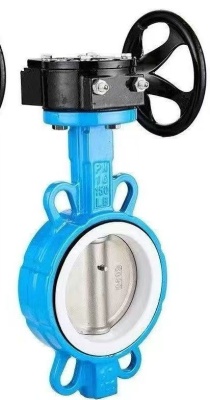

滨州D341X-16Q 法兰蜗轮蝶门选型原则
该阀门的密封系统堪称工程典范:阀座采用多层次不锈钢/PTFE复合结构，通过液压成型工艺与阀体形成分子级结合，驱动装置可选配行星齿轮箱或气动执行机构，扭矩输出范围覆盖10Nm至5000Nm，满足从食品级卫生管道到石油化工高压管线的各类应用场景。值得一提的是其的对夹式结构设计，通过ANSYS流体力学优化的流线型通道，使流阻系数低至0.2，较法兰连接型蝶阀节省40%安装空间。承压部件均通过ISO 5208 A级密封测试和API 607防火认，在10万次寿命试验后仍保持90%以上的密封比压。表面可进行电解抛光、钝化或镀硬铬等特种处理，使其在海水淡化、酸碱介质等严苛环境中展现超凡的耐久性。
更重要的是，它的过流部件，包括阀体、阀板、阀轴等，均采用不锈钢材质，确保了阀门在严苛工况下的稳定运行。而三元乙丙橡胶EPDM密封圈和丁腈橡胶NBR O型圈的加入，更是进一步提升了阀门的密封性能和耐腐蚀性。
这样的设计，使得不锈钢对夹手柄蝶阀在竖管安装中同样表现突出，无论是流量控制还是密封效果，满足用户的需求。
1. 形状多为 “圆盘形”（中小口径）或 “框架式 / 筋板式”（大口径，增强刚度）；2. 与阀杆刚性连接（键槽或销钉固定），同步旋转；3. 偏心设计（单偏心 / 双偏心 / 三偏心），避免密封面摩擦。
生产工艺与质量控制要点
旋转成型工艺可生产壁厚均匀的无缝结构，最小厚度控制在2mm，有效防止渗漏。大型IBC桶采用吹塑成型，型坯控制精度达±0.5mm。智能化生产线配备机器视觉检测系统，实时识别气泡、缺料等缺陷，使不良品率降至0.1%。最新多层共挤技术生产的七层复合桶，阻隔性能媲美金属容器，氧气透过率小于0.5cm³/天。每批产品都需通过密封性测试（0.2MPa保压30分钟）和跌落试验（1.8m高度），确保质量符合UN认证标准。
温设计:LNG 等温场景（-196℃）采用 9Ni 钢阀体，密封面用低温氟橡胶，阀体设 “应力释放槽”，低温脆裂。三、总结:结构特点与功能的关联性
对夹蝶阀的结构设计围绕 “场景需求” 展开:
对夹安装结构→解决 “空间狭小、安装不便” 痛点；
偏心密封结构→解决 “密封磨损、寿命短” 痛点；
直通流道结构→解决 “流阻大、能耗高” 痛点；
提供启闭动力，控制蝶板旋转角度；2. 手动驱动适配小口径、低频次操作；3. 电动 / 气动驱动适配大口径、高频次或自动化场景。二、对夹蝶阀的关键结构设计亮点
对夹蝶阀的结构优势源于针对性设计，尤其在安装适配、密封优化、流阻控制等方面，解决了传统阀门的痛点:
1. 对夹式安装结构:紧凑、省空间、易安装
设计特点:阀体无独立法兰，仅通过两端的 “密封面 + 螺栓孔” 与管道法兰对接，用双头螺栓直接夹装固定（符合 GB/T 12221、ANSI B16.5 等标准的法兰间距要求）。
滨州D341X-16Q 法兰蜗轮蝶门选型原则
外形尺寸（参考值)连接尺寸(标准值)
重量 (kg)
PN0.6MPa
PN1.0MPa

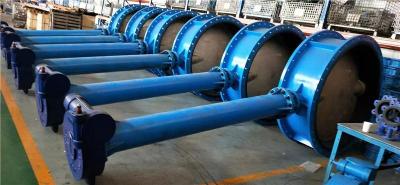

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需材料定货
结构长度 标准值
外形尺寸（参考值）
连接尺寸(标准值)
重量 (kg)
PN1.6MPa
